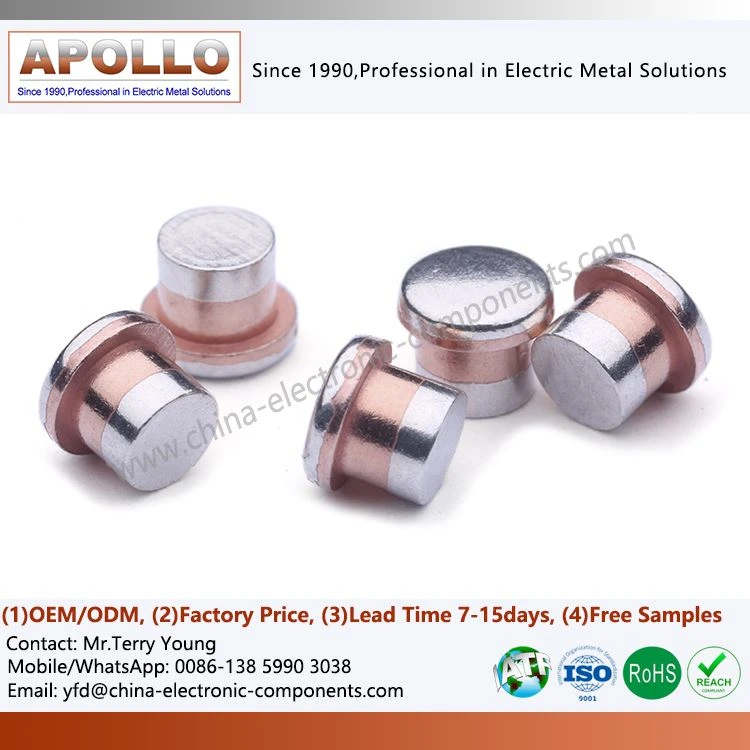

Üç-Katmanlı Temas Perçini
Ürün Açıklaması
Üç-katmanlı temas perçinleri, bakır çekirdekli ve her iki tarafı da yüksek-saflıkta gümüş veya gümüş alaşımıyla kaplanmış kompozit temas yapılarıdır.
Bu tasarım, gümüş katmanın mükemmel iletkenliğini ve ark direncini korurken, kullanılan değerli metal miktarını önemli ölçüde azaltır ve performans ile maliyet avantajları arasında bir denge sağlar.
Ürün Özü Yapısökümü: Sandviç Yapının İşlevsel Bölünme Felsefesi
Yüzey Gümüşü (Ag):Tipik olarak 0,1-0,3 mm kalınlığındadır (mevcut değere göre dinamik olarak ayarlanmıştır), elektrik temasında baskın bir rol oynar. Gümüşün mükemmel iletkenliği son derece düşük temas direnci sağlarken, kimyasal inertliği nemli veya hafif kirli ortamlarda temas arayüzünde yüksek-dirençli bir oksit filminin oluşmasını önler. En önemlisi, gümüş katman perçinleme deformasyonu sırasında plastik akışa maruz kalır, birleşme yüzeylerindeki mikroskobik düzensizlikleri doldurur ve düşük temas direncinin fiziksel temeli olan "soğuk kaynak"-benzeri bir fiziksel kilit oluşturur.
Çekirdek Bakır (Cu):Yapısal iskelet olarak bakır katman hacmin yaklaşık %70-80'ini kaplar. Bakırın yüksek sünekliği (%35'ten büyük veya eşit uzama) perçinleme sırasında perçine yeterli deformasyon kapasitesi vererek kırılgan kırılmayı önler. Bu arada bakır, gümüşün 1,05 katı olan yaklaşık 400 W/(m·K) değerinde bir termal iletkenliğe sahiptir. Bu, akım taşıma koşulları altında, kontak içinde üretilen ısının bakır çekirdek boyunca eksenel olarak hızla iletilebileceği ve gümüş katmandaki lokal ısı birikiminin neden olduğu yumuşama arızasının önlenebileceği anlamına gelir. Bakır çekirdek aynı zamanda "elastik bir rezervuar" görevi de görür; mekanik etki altında mikro{10}}elastik deformasyon yoluyla enerjiyi emer ve kırılgan gümüş tabakayı aşırı gerilmeye karşı korur.
Gümüşün alt tabakası (Ag):perçinleme yönünden bağımsız olarak temas arayüzünün gümüş kalmasını sağlayarak yüzey katmanıyla simetrik olarak dağıtılır. Bu simetrik tasarım, montaj yönlülük gereksinimlerini ortadan kaldırarak üretim hattı operasyonlarınızı basitleştirirken çift uçlu temas senaryolarında (atlama telleri gibi) tutarlı elektrik performansı sağlar.
Bu sandviç yapının ustalığı, farklı işlevlerinde ve sinerjik birleşiminde yatmaktadır. Gümüş katman elektrik temasına odaklanırken, bakır çekirdek mekanik yük-taşıma ve ısı iletimine odaklanır. İkisi metalurjik bir arayüz yoluyla entegre edilmiş olup, mekanik olarak monte edilmiş OEM Tri-metal Kontak Perçinlerinde aşınmanın neden olduğu temas direnci kaymasını önler.
Mükemmel Üretim Süreci: Kompozit Şeritten Hassas Perçinlere Hassas Bir Yolculuk
Yüksek-Hassas Kompozit Haddeleme
Sürekli sıcak kompozit haddeleme teknolojisini kullanıyoruz. Yüksek-saflıkta gümüş şerit ve oksijen-içermeyen bakır şerit (veya gümüş-bakır-gümüş üç-katmanlı şerit), hassas bir şekilde kontrol edilen sıcaklık ve basınç altında bir haddehaneden geçirilir, böylece atomların arayüzde yayılmasına izin verilir ve yüksek-mukavemetli, sıfıra yakın dirençli bir metalurjik bağ katmanı oluşturulur.
Sürekli Tavlama ve Bitirme
Kompozit şerit, haddeleme sırasında oluşan iç gerilimleri ortadan kaldırmak, malzemenin plastisitesini ve sağlamlığını geri kazandırmak ve onu sonraki soğuk şekillendirmeye hazırlamak için koruyucu bir atmosferde sürekli tavlamaya tabi tutulur. Daha sonra şeridin düz ve pürüzsüz bir yüzeye sahip olmasını sağlamak için son işlem gerçekleştirilir.
Çok-İstasyonlu Yüksek-Hızlı Soğuk Dövme
Kompozit şerit, çok-istasyonlu bir soğuk dövme makinesine beslenir. Hassas bir şekilde tasarlanmış bir dizi kalıp aracılığıyla, oda sıcaklığında kesme, ön-dövme, hassas dövme ve şekillendirme işlemlerinden geçirilerek tek adımda karmaşık bir perçin şekli oluşturulur. Bu süreç, yüksek malzeme kullanımı, son derece yüksek üretim verimliliği sağlar ve Baş ve Ayak Gümüş Kaplama Kontak Perçinlerinde yüksek düzeyde boyutsal tutarlılık sağlar.
Son-işleme ve Tam İnceleme
Müşteri gereksinimlerine göre, belirli özellikleri geliştirmek için elektrokaplama (kalay kaplama veya gümüş kaplama gibi) yapılabilir. Son olarak ürünler, kalite standartlarına %100 uygunluk sağlamak için görüntü tarama, optik inceleme, sertlik testi ve bağ mukavemeti örnekleme testi dahil olmak üzere birçok kontrolden geçecek.
Detaylı Vitrin: Mikroskobik Boyutlarda Ortaya Çıkan Kalite
Arayüz Mikroyapısı

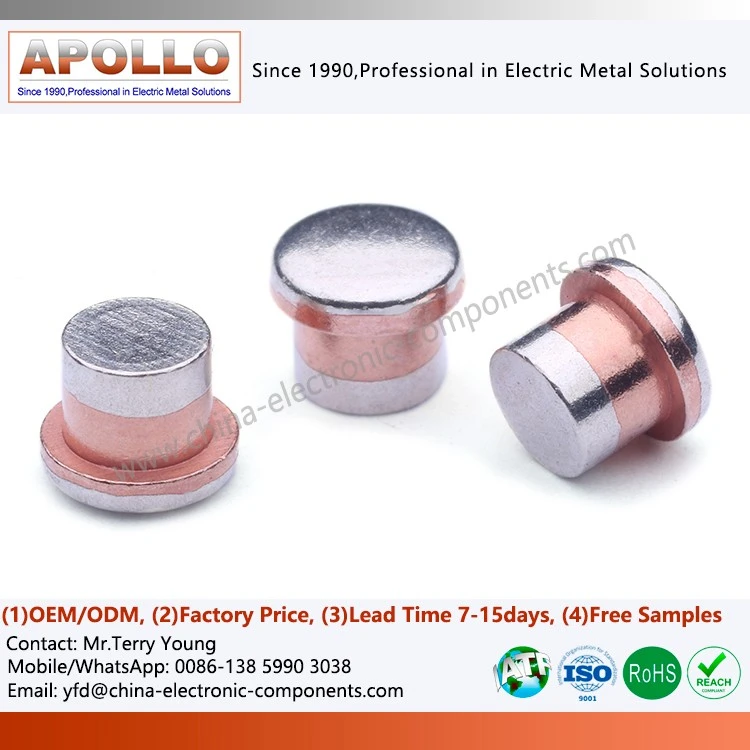

Röleler için Üç-Katmanlı Kontak Perçini Yüksek-güçlü bir mikroskop altında, tekdüze bir gümüş katman ve bakır katmanda yumuşak bir geçişle tutarlı performans sağlayan üç-katmanlı yapı açıkça görülebilir.
01
Yüzey İşlem

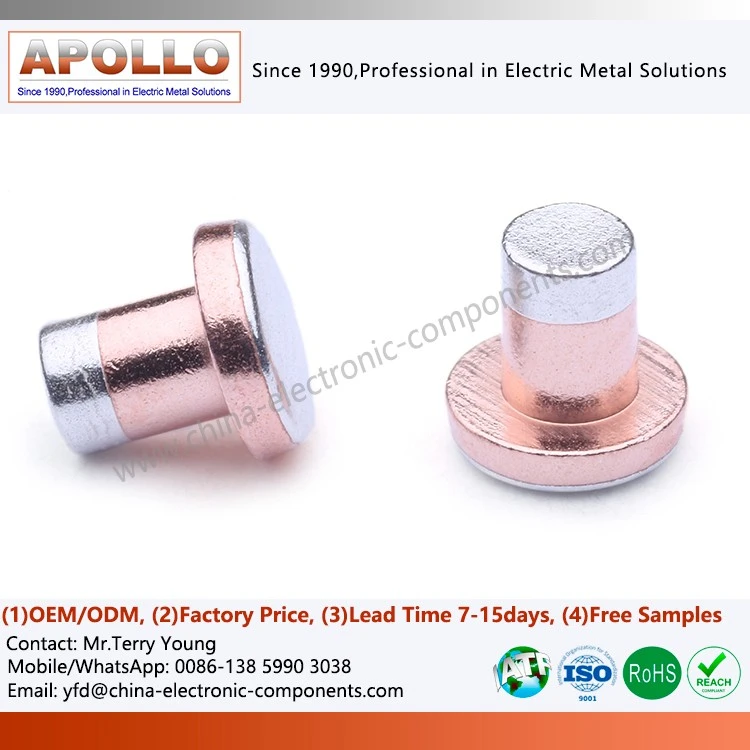

Özel yüzey işleme teknolojisi, temas yüzeyine mükemmel aşınma direnci ve oksidasyon direnci vererek kullanım ömrünü uzatır.Elektrik Kontak Perçinleri Trimateryalleriservis ömrü.
02
Boyutsal Doğruluk
Sıkı bir şekilde kontrol edilen boyut toleransları, temas noktaları ve ekipman arasında mükemmel bir uyum sağlar ve boyutsal sapmalar nedeniyle zayıf Gümüş-uçlu Üç-metal Perçin oluşumunu önler.
03
Arayüz Bağlama
Üç-katmanlı arayüz bağlantısı yüksek güce sahiptir ve yüksek akım ve yüksek frekanslı işlemlerde katmanlar arası ayrılmanın meydana gelmemesini sağlamak için sıkı testlere tabi tutulmuştur.
04
